ישן 26-03-2011, 11:32   #1
רפי לין
בעל האתר, מקצוען רכב

הסמל האישי שלרפי לין

תאריך הצטרפות: Apr 2010
מיקום: רמת השרון
הודעות: 10,619
ברירת מחדל מראה צנרת מע' הפליטה

ניתן לראות כאן את מבנה מערכת צנרת הפליטה מהמנוע (למעלה מימין) ועד הקצה מאחורי הרכב:







בברכה - רפי לין
תמונות אצבע מצורפות
Click image for larger version

שם:  6. exhaust-system.jpg‏
צפיות: 3377
גודל:  34.4 KB
__________________
האתר לחיפוש מוסכים ושרותי רכב www.musach.co.il
רפי לין לא מחובר   הגב עם ציטוט
ישן 26-03-2011, 15:34   #2
כהן דורון
מקצוען רכב

הסמל האישי שלכהן דורון

תאריך הצטרפות: May 2010
מיקום: hadera israel
הודעות: 359
ברירת מחדל בדיקת לחץ למערכת פליטה

על מנת לוודא שמערכת הפליטה אינה בונה לחץ הפוך שחונק את המנוע ניתן לבצע את הבדיקה הבאה:

1 - מפרקים את חישן החמצן הקדמי, ומרכיבים שעון לחץ 0-5 PSI (שעון מיוחד).
2 - מניעים את המנוע ומעלים סל"ד ל 3000 סיבובים לדקה.
3 - לחץ מערכת הפליטה חייב להיות פחות מ 1.25PSI

לחץ גבוה מהערך הנתון מעיד על היצרות מעברי הממיר הקטליטי או דודי ההשתקה. לעיתים הלחץ כה גדול שהשעון קופץ למקסימום מייד לאחר ההתנעה, במצב כזה אסור להעלות סל"ד ומערכת הפליטה סתומה באופן חמור!

לחץ נגדי בסעפת הפליטה גורם לשסתומי הפליטה להכנע ולהחזיר גזים שרופים לצילינדרים הנמצאים בתהליך היניקה. התופעה כאילו שסתום EGR תפוס פתוח.

לא להתעצל לבצע בדיקות אלו כאשר יש תקלות זיוף מנוע או תקלות הקשורות לשסתום EGR או תלונות לקוח של אובדן כוח מנוע.
כהן דורון לא מחובר   הגב עם ציטוט
ישן 04-04-2011, 12:21   #3
רפי לין
בעל האתר, מקצוען רכב

הסמל האישי שלרפי לין

תאריך הצטרפות: Apr 2010
מיקום: רמת השרון
הודעות: 10,619
ברירת מחדל עוד על מע' הפליטה ברכב

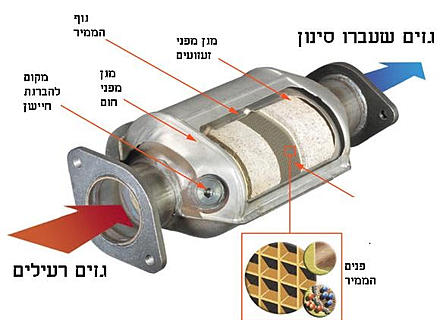

מבנה ממיר קטליטי:







בברכה - רפי לין
__________________
האתר לחיפוש מוסכים ושרותי רכב www.musach.co.il
רפי לין לא מחובר   הגב עם ציטוט
ישן 13-04-2011, 15:54   #4
כהן דורון
מקצוען רכב

הסמל האישי שלכהן דורון

תאריך הצטרפות: May 2010
מיקום: hadera israel
הודעות: 359
ברירת מחדל מה השלב הבא בטכנולוגיה?

אין מערכת פליטה כלל! בתמונה: פלואנס חשמלי בטקס החשיפה של חמשת המכוניות הסדרתיות הראשונות מתוך ה 200 הראשונות בארץ. מעניין מה יקרה ברישוי השנתי...
תמונות אצבע מצורפות
Click image for larger version

שם:  182018_1857289347056_1085531988_2337595_6556996_n.jpg‏
צפיות: 714
גודל:  62.6 KB
כהן דורון לא מחובר   הגב עם ציטוט
ישן 14-03-2012, 13:14   #5
רפי לין
בעל האתר, מקצוען רכב

הסמל האישי שלרפי לין

תאריך הצטרפות: Apr 2010
מיקום: רמת השרון
הודעות: 10,619
ברירת מחדל ממיר קטליטי

עוד על מבנה הממיר הקטליטי והשינוי בגזי הפליטה המתחוללים בו, בתמונה המצורפת:






בברכה - רפי לין
תמונות אצבע מצורפות
Click image for larger version

שם:  ממיר קטליטי.jpg‏
צפיות: 1353
גודל:  96.3 KB
__________________
האתר לחיפוש מוסכים ושרותי רכב www.musach.co.il
רפי לין לא מחובר   הגב עם ציטוט
ישן 03-03-2013, 22:03   #6
רפי לין
בעל האתר, מקצוען רכב

הסמל האישי שלרפי לין

תאריך הצטרפות: Apr 2010
מיקום: רמת השרון
הודעות: 10,619
ברירת מחדל מע' פליטה מודרנית

מע' פליטה מודרנית עם 2 ממירים קטליטיים וחישניהם:





בברכה - רפי לין
תמונות אצבע מצורפות
Click image for larger version

שם:  ממירים קטליטיים וחיישנים.jpg‏
צפיות: 2671
גודל:  61.0 KB
__________________
האתר לחיפוש מוסכים ושרותי רכב www.musach.co.il
רפי לין לא מחובר   הגב עם ציטוט
